360° geschirmt
100 % rückwärts kompatibel (Flansche)
Schutzgrad: IP65, IP67 und IP69K
RoHS-konform

CONEC Rundsteckverbinder mit Bajonett-Schnellverriegelung

... sichere Verbindungen komplett ohne Werkzeug!

Rundsteckverbinder

mit Bajonett-Schnellverriegelung

Rundsteckverbinder

mit Bajonett-Schnellverriegelung

Keine Zeit zu schrauben?

Keine Lust auf eine Montageanleitung?


Im Vergleich zum klassischen Schraub-Steckverbinder – egal von welchem Hersteller – benötigt der Monteur für die CONEC M12 Serie mit Bajonett Schnellverriegelung keinen Drehmomentschlüssel, es ist kein Sichtkontakt nötig, um sicher zu verriegeln.

Eine Vierteldrehung mit der Hand reicht völlig aus, um eine vollständige Kontaktierung herzustellen. Der Monteur bekommt dabei über ein taktiles und akustisches Feedback die Information, dass der Job erledigt ist.

Fehlerfrei zu sicheren Verbindungen

Die Verriegelung per Hand ist nicht nur einfach und schnell, sondern auch sicher. Das Einrasten des Verschlusses gewährleistet in jedem Fall eine korrekte Kontaktierung. Der Drei-Punkt-Bajonett-Verschluss erfüllt je nach Produktegruppe die Schutzgrade IP65, IP67 und IP69K. Darüber hinaus ist die Serie schock- und vibrationsfest gemäß der Bahnanforderung IEC 61373:2010 Klasse 1B.

Revolutionär einfach, kostensparend und sicher

CONEC M12 mit Bajonettverriegelung


Weltkarte_mitYoutube

Sicher montieren im Handumdrehn: M12 Bajonett-Schnellverriegelung

Die Bajonettflansche sind mit einem Innen- (Kupplung) bzw. Aussengewinde (Stecker) im Steckbereich ausgestattet und gewährleisten somit eine 100 %tige Rückwärtskompatibilität mit Standard-M12 Steckverbindern.

Somit können neue Systeme ohne Bedenken geräteseitig mit dem M12 Bajonett ausgestattet werden.

Die M12 Bajonett-Serie ist je nach Bauform in den Codierungen A-, B- D und X erhältlich. Geräteseitig werden Printflansche in axialer und gewinkelter Form, sowie Flansche mit Litze und umspritzte Flansche angeboten. Konfektionierbare Steckverbinder sowie umspritzte Varianten als Anschluss – oder Verbindungsleitung runden die Serie ab.

Was spricht für Steckverbinder mit Bajonettverriegelung?

Egal, welche Steckverbinder Sie bislang einsetzen: Wegen der Notwendigkeit, mit Werkzeug zu montieren und dabei ein bestimmtes Drehmoment einzuhalten, gibt es eine Reihe von grundlegenden Problemen:

1. Steckverbinder werden auch an schwer zugänglichen Stellen eingesetzt – zum Beispiel bei der Licht- und Kamerasteuerung an Traktoren. Der Monteur hat hier teilweise keinen Sichtkontakt und muss blind arbeiten.

2. Steckverbinder unterschiedlicher Hersteller verlangen unterschiedliche Drehmomente. Die Monteure haben hier teilweise nicht den Überblick oder es fehlen die entsprechenden Vorgaben, so können Fehler passieren.

Mit der Serie M12 Steckverbinder mit Bajonett Schnellverrieglung sind dies Probleme Geschichte. Zusätzlich sparen Sie Kosten, da die Arbeit einfacher und schneller erledigt werden kann.

Die 3 wichtigsten Gründe:

  • Reduzierung der Arbeitsfehler
  • Sichere Verbindungen
  • Effizientes und komfortables Arbeiten

Kundenstimmen


Vielseitig einsetzbar - Unser Produktportfolio


Steckverbinder_konektionierbarWeb80

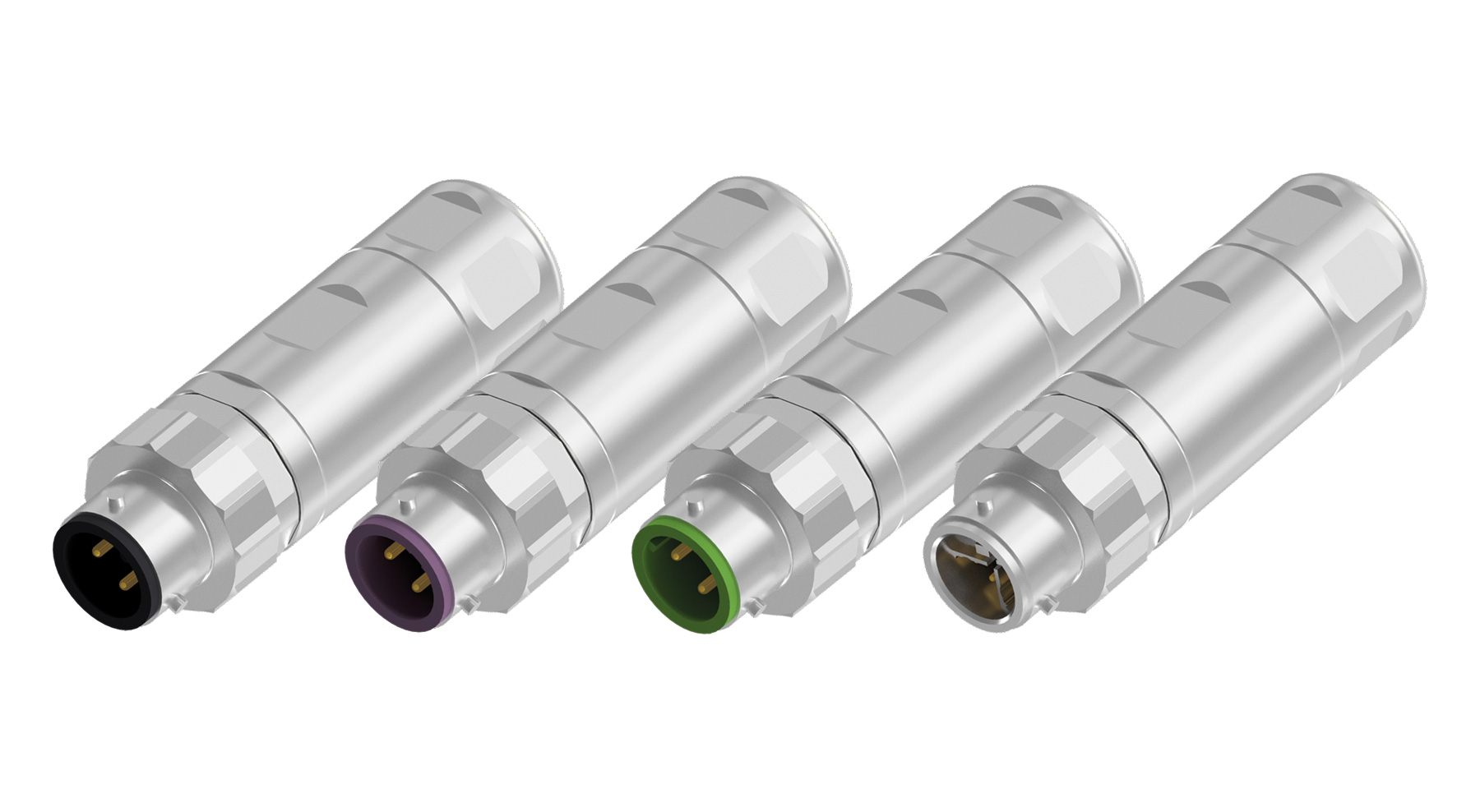

Steckverbinder konfektionierbar

  • A-, B-, D-, X-codiert
  • Stecker
  • Crimpanschluss
  • 360° geschirmt
  • IP67
  • Schock /Vibration IEC 61076-1:2006

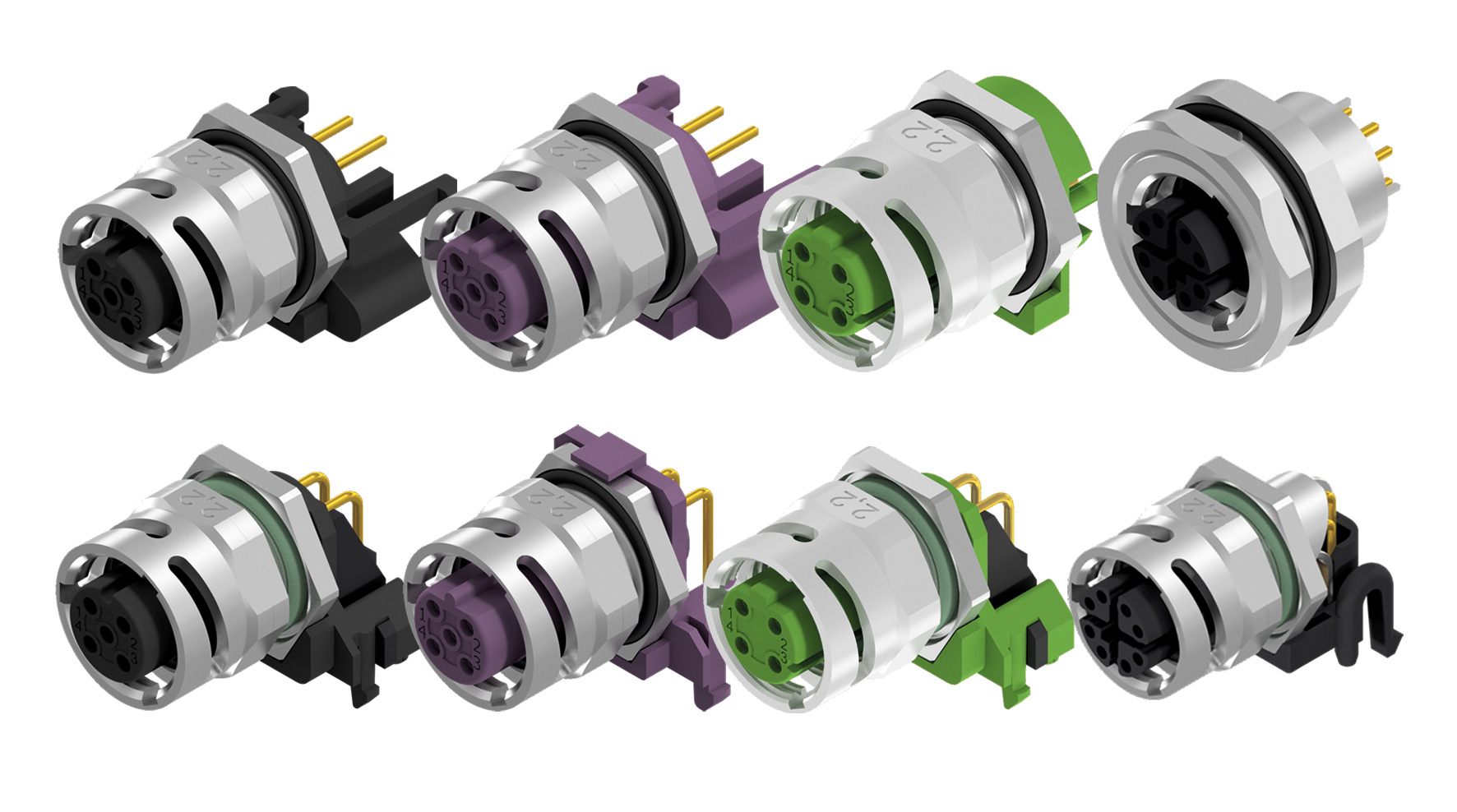

Printflansche

  • A-, B-, D-, X-codiert
  • Kupplung
  • Axial & gewinkelt
  • Hinterwandmontage
  • 2,2 mm Paneldicke
  • 100% rückwärtskompatibel
  • IP65/IP67/IP69K IEC60529 & ISO 20653
  • Schock/Vibration IEC 61076-1:2006
  • Bahntechnik: IEC 61073:2010-10
PrintflanscheWeb80
LitzenflanscheWeb80

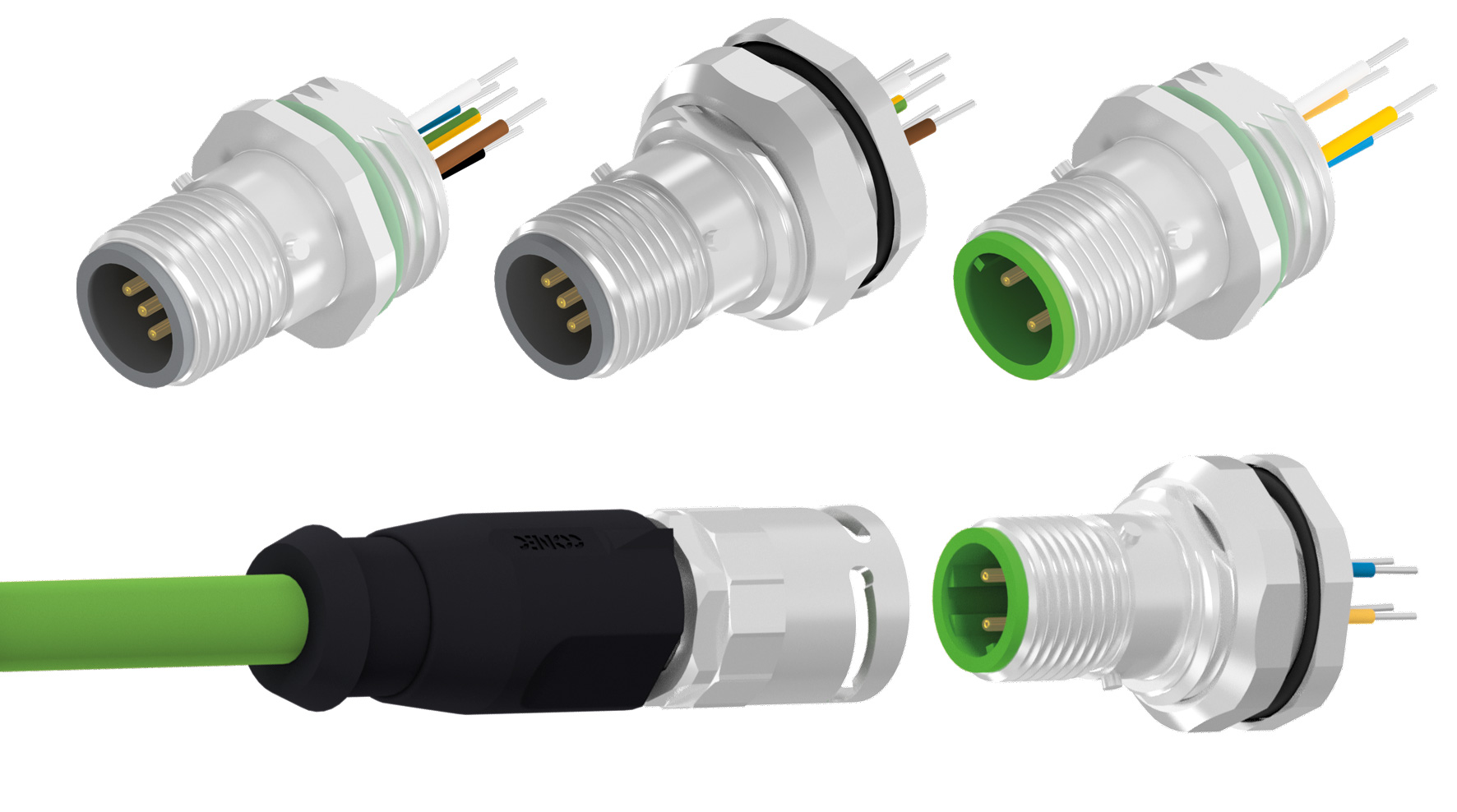

Flansche mit Litze

  • A-, D-codiert
  • Stecker
  • Axial
  • Front- und Hinterwandmontage
  • 4-, 5-pol.
  • 100% rückwärtskompatibel
  • IP67

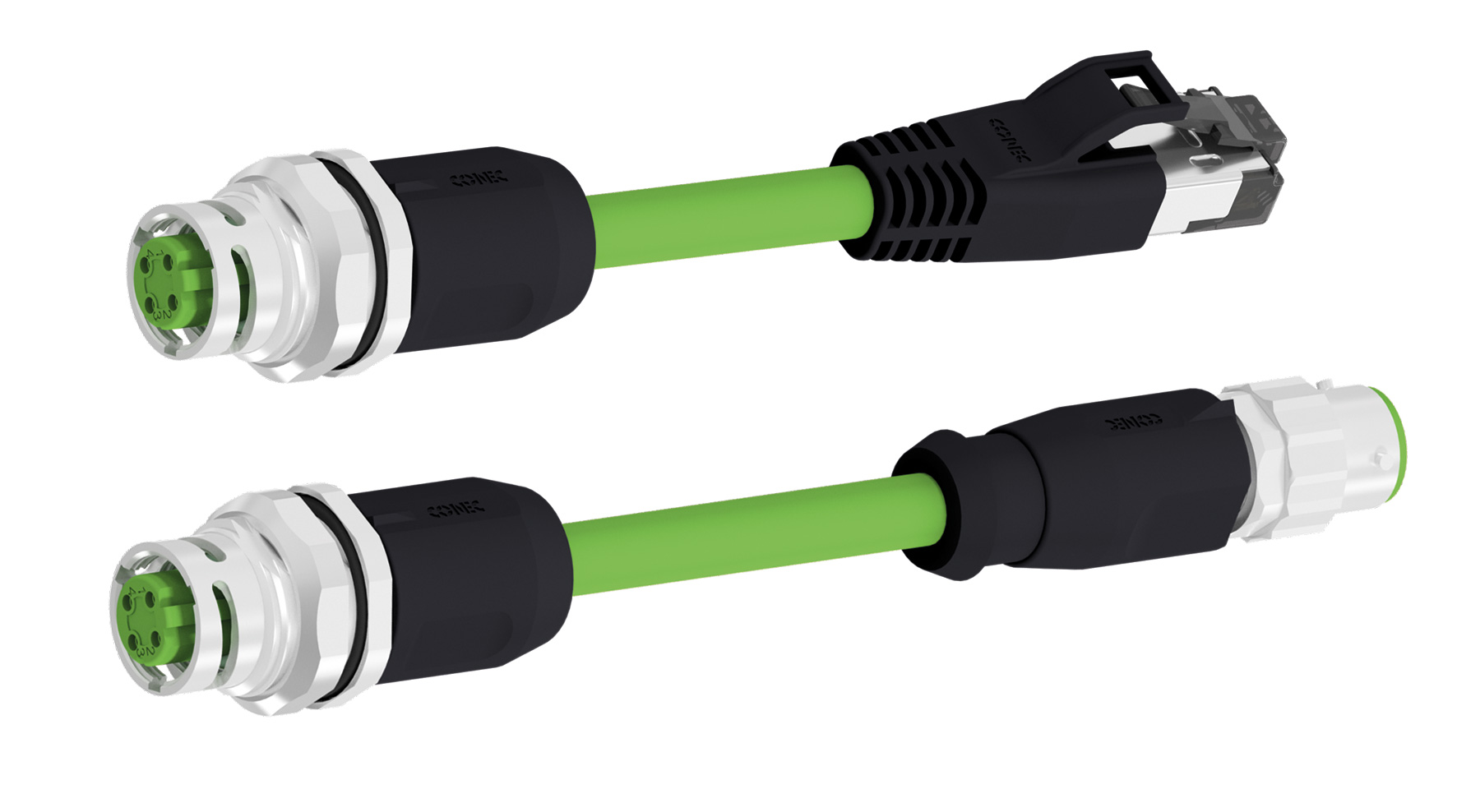

Flansche umspritzt

  • D-codiert
  • Verbindungsleitung M12 Flansch – RJ45
  • Verbindungsleitung M12 Flansch Kupplung– M12 Bajonett Stecker
  • 360° geschirmt
  • 100% rückwärtskompatibel
  • IP67/IP20 (RJ45)
Flansche_umspritzt_Web80
Steckverbinder-umspritztWeb80

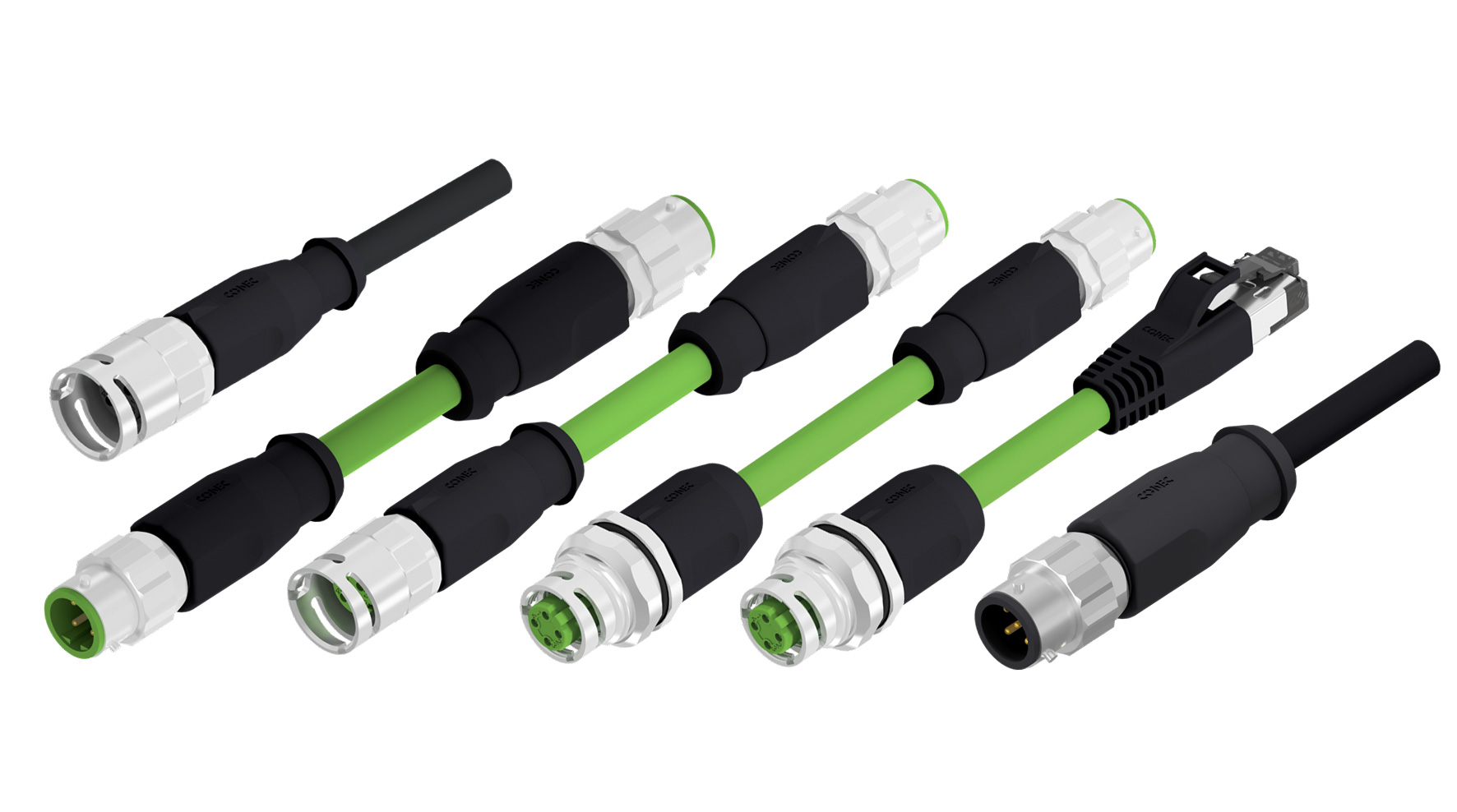

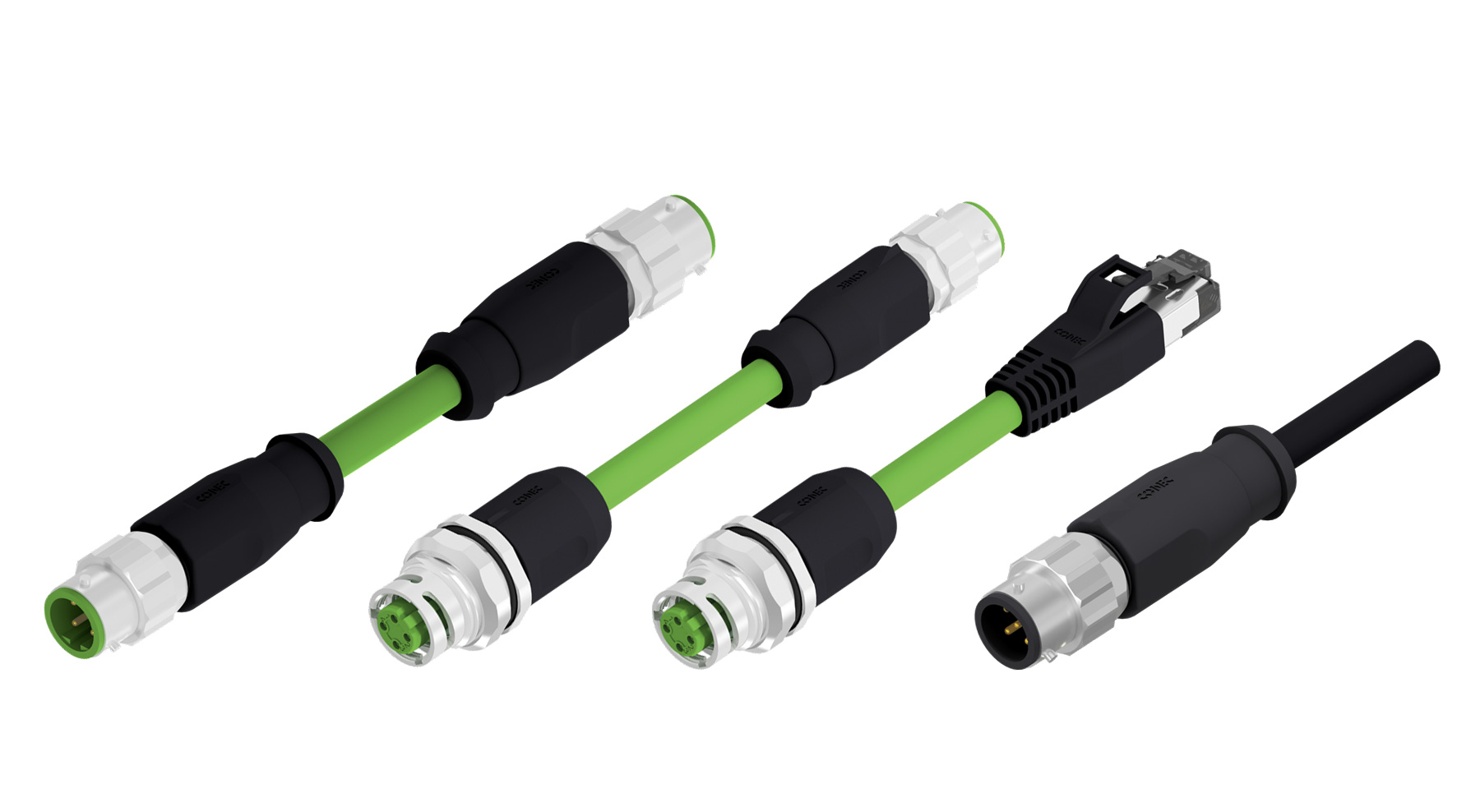

Steckverbinder umspritzt

  • A-, D-codiert
  • Kupplung, Stecker
  • Anschlussleitung, Verbindungsleitung
  • 4-, 5-pol.
  • 360° geschirmt
  • IP65/IP67/IP69K) IEC60529 & ISO 20653 (Stecker)
  • IP67 (Kupplung)
  • Schock/Vibration IEC 61076-1:2006 (Stecker)
  • Bahntechnik: IEC 61073:2010-10 (Stecker)

Ihre Vorteile auf einen Blick


Vorteile:

  • Werkzeuglose, sichere, schnelle und taktile Drei-Punkt-Bajonettverriegelung
  • Der Bajonettverschluss ermöglicht eine vollständige Kontaktierung ohne den Einsatz eines Drehmomentschlüssels, somit können Fehler im Produktionsprozess vermieden werden
  • Alles aus einer Hand – vom im Feld installierten Gerät bis zur zugehörigen Verarbeitungs-Unit
  • Flanschsteckverbinder sind 100 % rückwärts kompatibel zum Standard M12x1
  • 360° geschirmt
  • Schutzklasse IP65, IP67 und IP69K
  • Schock- und Vibrationsfest gemäß der Bahnanforderung IEC 61373:2010-10, Klasse 1B
  • RoHS-konform

Anwendungsfelder:

  • Automatisierungstechnik
  • Antriebstechnik
  • Gehäuse- und Geräteanschluss
  • Maschinenbau
  • Industrielle Schnittstellen
  • Kommunikationstechnik
  • Sicherheits- und Überwachungssysteme
  • Land- und Baumaschinen
  • Transportindustrie

APPLIKATIONSBEISPIELE


Industrie

Im industriellen Umfeld sind zuverlässige, robuste und einfach zu handhabende Steckverbindungen von zentraler Bedeutung. Das M12 Bajonett-System bietet hierfür eine effiziente Lösung – insbesondere in Anwendungen mit häufigen Werkzeugwechseln in der Robotic und/oder bei begrenztem Bauraum.

Adobe_Stock6243834012_RobotikWeb80
AdobeStock_434720516_Agrar_GPSWeb80

Agrartechnik

Im Agrarsektor bieten die M12-Bajonett Steckverbinder vielfältige Einsatzmöglichkeiten – insbesondere vor dem Hintergrund der zunehmenden Digitalisierung moderner Landmaschinen. Ob für GPS-gesteuerte Lenksysteme, Kameratechnik oder Sensorik: Die M12-Bajonettsteckverbinder gewährleisten eine zuverlässige Datenübertragung selbst unter anspruchsvollen Einsatzbedingungen. Steckverbinder werden auch an schwer zugänglichen Stellen eingesetzt – zum Beispiel bei der Licht- und Kamerasteuerung an Traktoren.

Bahntechnik

Für den Bereich Bahntechnik ist das M12 Bajonett-System von besonderem Interesse, da es durch die Bajonettverriegelung eine hohe Schock- und Vibrationsfestigkeit bietet – ein entscheidender Faktor in Anwendungen mit starken mechanischen Belastungen. Gerade in Schienenfahrzeugen, bei denen permanente Erschütterungen, Vibrationen und dynamische Bewegungen zum Alltag gehören, sorgt die zuverlässige Verriegelung für dauerhaft stabile Verbindungen ohne unbeabsichtigtes Lösen.

AdobeStock_325823652_Zugfunk_oA_RGB

Revolutionär einfach – sicher ohne Kompromisse

Die Steckverbinder sind in Anlehnung an den Normentwurf IEC CD 61076-2-011/Ed1 ausgelegt und
erfüllen die geforderten Normen:

  • Typprüfung Steckverbinder   IEC61076-2-101
  • IP Prüfung( IP65/IP67/IP69K)   IEC60529 & ISO 20653
  • Schock /Vibration   IEC 61076-1:2006
  • Bahntechnik:   IEC 61073:2010-10

Noch nicht das Richtige dabei? Sie haben einen speziellen Anwendungsfall, benötigen eine andere Codierung oder eine andere Steckverbindervariante? Sie möchten die Steckverbinder testen?
